準穩態法高溫導熱儀
一、簡介
|
準穩態有效導熱系數測試技術是一種新型測試手段，這種測試技術是采用一維熱流加熱方式，被測試樣在被加熱到一定階段后，通過試樣的熱流速度將達到一個緩慢變化狀態，也就是準穩態狀態。由此可以測量試樣在加熱過程和自然冷卻過程中的熱流隨時間的變化速度，通過得到的準穩態條件下的熱流和溫度變化測試數據，可以準確計算出被測材料的有效導熱系數。
準穩態測試方法的最大優點在于大大縮短測試周期，將以往穩態法常溫下一個溫度點的測試周期從48小時以上縮短到36小時內測試一條有效導熱系數隨溫度的變化曲線。
從原理上講這種測試方法是一種動態測試方法，在被測材料的變化過程中就可以獲得材料的有效導熱系數。另外，由于試驗過程中的測量參數都是試樣表面的變化參數，不涉及到材料的內部變化，將材料的內部變化都看成為一個等效傳熱過程，因此這種方法也可以用于材料在具有化學反應過程中的有效導熱系數測量。
|

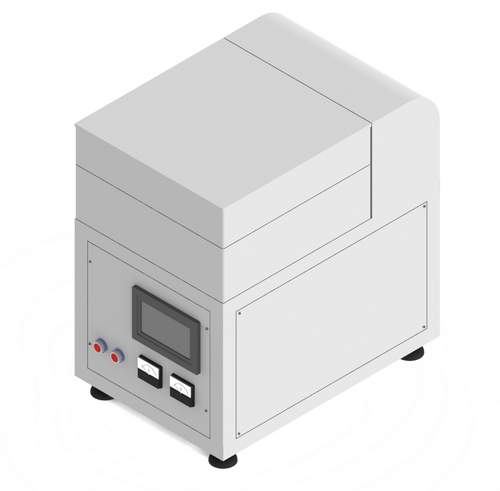

隔熱材料中溫（1000℃）熱物理性能測量裝置 |
目前這種方法已經比較成熟，國際上建立了相應的標準測試規范，即 ASTM E2584：Standard Practice for Thermal Conductivity of Materials Using a Thermal Capacitance ( Slug) Calorimeter。

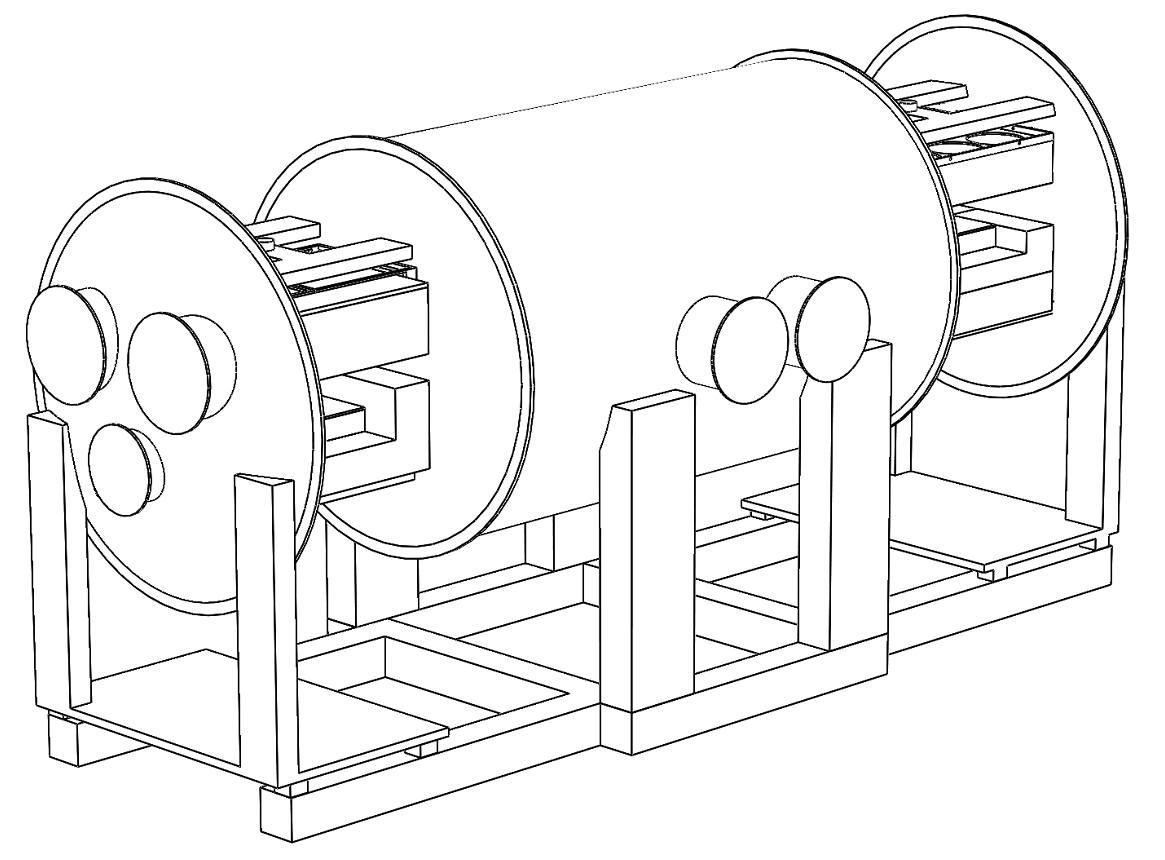

高低溫（-180~1500℃）和真空環境下的隔熱材料熱物理性能測試系統
二、技術指標
（1）測試溫度范圍：-180℃～2000℃；
（2）導熱系數測試范圍：1.0 W/mK 以下，同時可測相應的熱擴散系數、比熱容和固化度；
（3）試樣尺寸：寬200~300mm、長200~300mm、厚10～100mm；
（4）測試環境：真空，氣壓5Pa~1個標準大氣壓可控，氣體為干燥空氣（可選惰性氣體）；
（5）升降溫速度：1~10℃/分鐘；
（6）測量精度：±7%；測量重復性：±5%。
