高靈敏度熱流計
一、簡介
|
依陽公司出品的熱阻式熱流計采用了獨特的熱電技術，具有比傳統熱電偶式熱電堆型熱流計更高的靈敏度（6~10倍以上），特別適合低熱流密度的準確測量。采用模塊式熱電技術所制成的熱流計更具有靈活性，可以很方便的按照需要確定所需的熱流靈敏度，既能保證測量的準確性又能控制控制成本。同時，依陽公司的熱流計還具有廣泛的適用型，可以制成各種尺寸和型狀的熱流計來滿足實際應用需要。
依陽公司推出的自校準式熱流計，極大方便和保證了熱流測量的準確性和可靠性。同時依陽公司出品的熱流計可以根據需要配置相應的熱電偶和熱電阻測溫傳感器。
為了滿足工程需要，依陽公司可以為熱流計提供配套的多通道測試儀表，包括各種多通道數據采集器、在線數據采集和存儲器以及無限數據采集和傳輸系統。 |
|
為了保證熱流計的測量準確性，依陽公司還提供熱流計校準裝置和熱流計校準測試服務。
二、技術指標
（1）標稱靈敏度：50~1000 μV/(Wm-2) （根據需要定制）。
（2）熱流計熱阻：小于0.01Km2/W。
（3）熱流密度測量范圍：-2000~+2000W/m2。
（4）測量精度：±5%~±15%（依據測試條件和對象）
（5）校準方法：ASTM C1130。
三、特點
（1）熱阻材料采用熱導率較高的高分子材料，比傳統的低熱導率熱阻式熱流計具有更快的響應速度和更快的穩定時間，同時對所測熱流場影響更小，更能準確的測試實際熱流場的熱流計密度和分布。
（2）熱阻材料剛性較好不易受力變形和彎曲，更能保持與校準時的相同測量精度，避免了一些可彎曲和可壓縮橡膠類熱流計無法與校準時精度一致的問題。

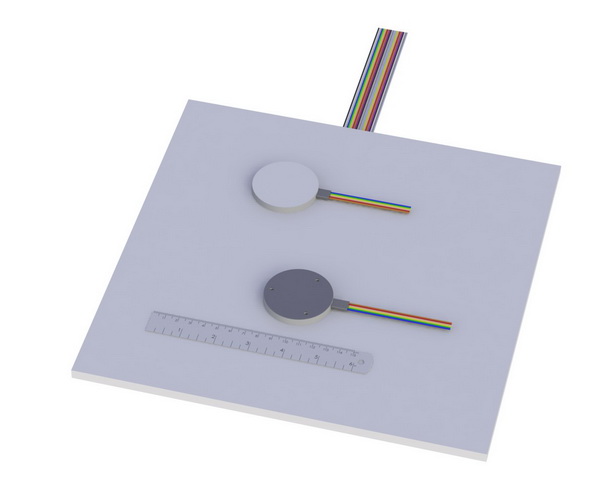

（3）依陽公司出品的熱流計可以按照實際測量表面型狀直接進行成型，也可以制造出帶各種固定螺紋孔的裝配式熱流計，由此便于熱流計的安裝和有效的降低熱流計安裝過程中存在的接觸熱阻。
（4）依陽公司出品的熱流計可以配置自校準功能，由此可以用于高精度熱流密度測量的場合，同時也提高了測量的可靠性。通過自校準可以自動修正各種測量誤差，特別是改善由于熱流計材質熱導率與被測介質熱導率不匹配時所引起的誤差，以及被測介質熱導率突然變化所帶來的誤差。
（5）依陽公司出品的熱流計可以按照需要封裝測溫?zé)犭娕蓟驘犭娮?，?shí)現在監測熱流變化的過程中同時測量溫度的變化情況。
（6）依陽公司出品的熱阻式熱流計可以通過增加單位面積內的熱電響應器件的密度來提高對熱流密度的測量靈敏度，可以有效的實現低熱流密度的測量并保證測量精度。
依陽公司熱流計與其他公司熱流計的靈敏度對比測試結果
